Portique antivol et porte automatique ou coulissante, quelles contraintes d’installation

Associer un portique antivol à une porte automatique ou coulissante, c’est l’un de ces défis techniques qui paraît anodin sur le papier, mais qui révèle rapidement toute sa complexité sur le terrain. Dans les commerces, les grandes surfaces alimentaires, les pharmacies ou encore les enseignes de prêt-à-porter, cette combinaison est devenue la norme. Pourtant, les contraintes d’installation restent sous-estimées, voire ignorées, lors de la phase de conception des espaces d’accueil. Le résultat : des interférences électromagnétiques non anticipées, des déclenchements intempestifs qui épuisent les équipes, ou pire, des zones de détection partiellement borgnes qui n’offrent qu’une illusion de protection. La sécurité d’un point de vente ne se décrète pas, elle se prévoit.

En bref :

– L’installation d’un portique antivol à proximité d’une porte automatique génère des interférences électromagnétiques qui doivent être anticipées dès la conception.
– La distance minimale entre les deux équipements est un facteur déterminant pour garantir la fiabilité de la détection.
– Les portes coulissantes à motorisation électrique sont particulièrement susceptibles de perturber les antennes EAS (Electronic Article Surveillance).
– La compatibilité entre les technologies utilisées (AM, RF, RFID) et les équipements d’accès conditionne le choix du matériel.
– Les normes en vigueur encadrent précisément les espaces d’installation et les obligations de maintenance.
– Une mauvaise configuration peut invalider les garanties constructeur et exposer l’exploitant à des responsabilités en cas d’incident.

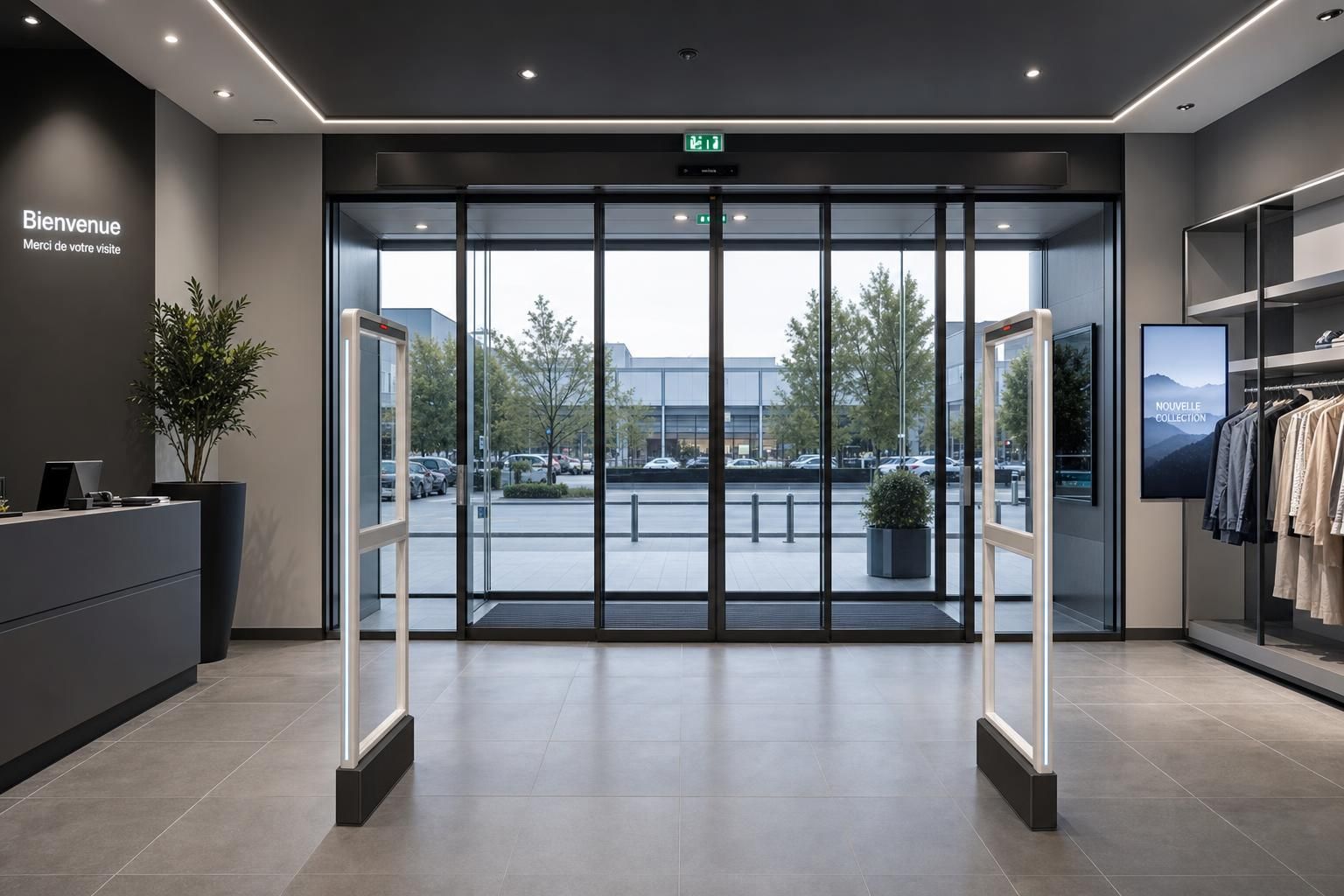

Portique antivol et porte automatique : quand deux technologies se contrarient

Tout commence par un principe physique élémentaire : un portique antivol fonctionne en émettant et en recevant des champs électromagnétiques ou acoustiques selon la technologie retenue. Une porte automatique, de son côté, embarque un motoréducteur électrique, un système de détection de présence par radar ou infrarouge, et un câblage sous tension. Ces deux univers cohabitent dans un espace souvent inférieur à trois mètres. La probabilité d’interaction est donc forte.

Les systèmes AM (Acousto-Magnétique), très répandus dans la grande distribution, émettent des impulsions à 58 kHz. Les moteurs de portes coulissantes à courant alternatif génèrent, eux, des harmoniques électriques qui peuvent parasiter ce type de signal. Le résultat observable est un taux de fausses alarmes anormalement élevé, qui érode la crédibilité du dispositif et décourage le personnel de réagir. C’est précisément ce phénomène d’accoutumance qui fragilise la chaîne de sécurité globale d’un point de vente.

Les systèmes RF (Radio Fréquence à 8,2 MHz), plus sensibles aux métaux environnants, subissent quant à eux les effets des rails métalliques des portes coulissantes, qui agissent comme des réflecteurs non désirés. Un installateur expérimenté saura adapter l’orientation des antennes et, si nécessaire, préconiser une analyse préalable du site avant toute installation de portique antivol afin d’identifier les sources potentielles de perturbation.

Les distances réglementaires et leur justification technique

La norme ISO 11784 et les recommandations des fabricants s’accordent sur un principe fondamental : une distance minimale de 1,5 à 2 mètres doit séparer les antennes d’un portique antivol du mécanisme d’une porte automatique. Cette valeur n’est pas arbitraire. Elle correspond à la zone dans laquelle le champ électromagnétique émis par le portique est encore suffisamment intense pour assurer une détection fiable, tout en restant hors de portée directe des perturbations générées par le motoréducteur.

Sur des surfaces commerciales de petite taille, respecter ce seuil impose des arbitrages architecturaux parfois douloureux. Un commerce de moins de 100 m² avec une seule entrée étroite se retrouve contraint de choisir entre une porte à ouverture réduite et un portique aux performances dégradées. La compatibilité entre ces deux équipements doit donc être traitée dès le cahier des charges, avant même le début des travaux d’aménagement.

Il faut également tenir compte de la direction d’ouverture de la porte. Une porte coulissante qui s’escamote perpendiculairement au passage génère moins d’interférences qu’une porte dont le rail passe exactement derrière l’une des deux colonnes du portique. Ce détail, négligé dans de nombreux projets, est pourtant à l’origine d’une part significative des dysfonctionnements constatés après mise en service.

Contraintes techniques spécifiques aux portes coulissantes motorisées

Une porte coulissante n’est pas un simple panneau qui glisse. C’est un système électromécanique intégrant un moteur, un variateur de vitesse, des capteurs de présence et une carte de contrôle. Chacun de ces composants représente une source potentielle d’émissions parasites. Le variateur de fréquence, notamment, produit des harmoniques qui peuvent se propager le long des câbles d’alimentation et rayonner dans l’espace environnant sur une distance de plusieurs mètres.

La qualité du câblage joue ici un rôle déterminant. Des câbles non blindés ou mal acheminés amplifient considérablement ce rayonnement parasite. À l’inverse, l’utilisation de câbles blindés, d’onduleurs filtrés et d’une mise à la terre rigoureuse réduit drastiquement le niveau d’émissions. C’est pourquoi la coordination entre l’électricien en charge de la porte automatique et le technicien chargé du portique antivol est non négociable. Un chantier mené en silo, où chaque corps de métier intervient sans concertation, produit invariablement des installations défaillantes.

Un cas concret illustre bien cette réalité : une enseigne de sport de taille moyenne avait fait installer simultanément quatre portiques RF et deux portes coulissantes à double vantail. Dès la mise en service, le taux de fausses alarmes dépassait 40 alarmes par heure. L’analyse révéla que les variateurs des portes émettaient des perturbations à 8,1 MHz, soit exactement la fréquence de travail des antennes RF. Le remplacement des variateurs par des modèles filtrés et le blindage des câbles d’alimentation firent descendre ce taux à moins de deux alarmes par jour. Ce type de diagnostic approfondi est au cœur du métier d’un expert en sécurité physique des points de vente.

L’impact du type de sol et des structures métalliques sur la détection

Au-delà des interférences électriques, l’environnement physique immédiat conditionne également les performances d’un portique. Un sol en béton armé contenant une forte densité de ferraillage peut atténuer le champ magnétique émis vers le bas, réduisant la zone de détection effective. Un faux plafond métallique positionné trop bas peut créer des réflexions indésirables qui saturent les antennes de réception.

Les structures des portes coulissantes elles-mêmes méritent attention. Un châssis en aluminium, matériau non magnétique, perturbe peu les systèmes AM. Un encadrement en acier, en revanche, peut modifier significativement le profil du champ électromagnétique. Les installateurs avertis prennent soin de mesurer le champ réel après pose, à l’aide d’instruments de calibration, pour s’assurer que la zone de détection couvre bien l’intégralité du passage, sans angle mort.

Cette phase de calibration post-installation est souvent escamotée pour des raisons de délai ou de budget. C’est une erreur aux conséquences directes sur l’efficacité du dispositif. Un portique mal calibré peut laisser passer des articles protégés dans certaines positions de passage, rendant caduque l’investissement consenti. La rigueur dans la planification du budget d’installation d’un portique antivol doit impérativement inclure cette étape de validation.

Normes, responsabilités et obligations de maintenance

L’installation d’un portique antivol à proximité d’une porte automatique ne relève pas uniquement de la compétence technique. Elle s’inscrit dans un cadre normatif précis qui engage la responsabilité de l’exploitant. La directive européenne sur la compatibilité électromagnétique (CEM), transposée en droit français, impose que les équipements électroniques installés dans un même espace ne se perturbent pas mutuellement au-delà de seuils définis. En cas de litige ou d’accident, le défaut de conformité peut être retenu contre le responsable du site.

Les portes automatiques sont, de leur côté, soumises à la norme EN 16005, qui définit les exigences de sécurité pour les portes piétonnes motorisées. Cette norme impose notamment des forces maximales de choc, des vitesses d’ouverture contrôlées et des dispositifs d’arrêt d’urgence. Ces contraintes influencent le choix du motoréducteur et, par ricochet, le type de perturbations électromagnétiques générées. Un équipement conforme à EN 16005 n’est pas nécessairement neutre pour les antennes EAS voisines.

La maintenance régulière des deux systèmes est elle aussi encadrée. Les constructeurs de portiques recommandent un contrôle semestriel des performances de détection, incluant des tests avec des étiquettes de référence calibrées. Les portes automatiques nécessitent, quant à elles, une vérification annuelle obligatoire des dispositifs de sécurité anti-écrasement. Ces deux intervalles de maintenance doivent être coordonnés, car une intervention sur la motorisation d’une porte peut modifier ses émissions parasites et déstabiliser un portique préalablement calibré. La gestion coordonnée de ces interventions fait partie intégrante d’une stratégie de sécurité physique cohérente.

Gérer les espaces d’installation réduits sans sacrifier la performance

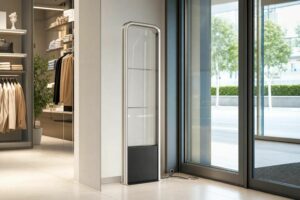

La contrainte d’espace est le défi le plus fréquemment rencontré. Dans les commerces de centre-ville, les passages d’entrée mesurent rarement plus de deux mètres cinquante de large. Y faire coexister un portique à double colonne et une porte coulissante impose des choix drastiques. Plusieurs stratégies permettent de contourner cette limitation sans compromettre la sécurité.

La première consiste à opter pour un portique à technologie AM intégré directement dans le montant de la porte, dit portique intégré. Cette configuration élimine la distance entre les deux équipements mais exige une conception conjointe, réalisée en atelier avant installation. Le résultat est une cohabitation électromagnétique maîtrisée dès la conception, avec des blindages intégrés au niveau des interfaces. C’est une solution plus onéreuse, mais elle garantit une compatibilité native entre les deux systèmes.

La seconde approche repose sur le décalage temporel de fonctionnement. Certains systèmes modernes permettent de désactiver momentanément les antennes du portique pendant la phase de mouvement de la porte, c’est-à-dire pendant les deux à trois secondes d’ouverture. Cette fenêtre d’inhibition est suffisamment brève pour ne pas constituer une faille exploitable, mais suffisante pour éliminer les fausses alarmes liées au mouvement mécanique. Les solutions de ce type illustrent bien l’importance d’une approche intégrée de la sécurité des accès commerciaux.

Quelle distance minimale respecter entre un portique antivol et une porte automatique ?

Les fabricants et les recommandations techniques convergent vers une distance minimale de 1,5 à 2 mètres entre les antennes du portique et le mécanisme motorisé de la porte. Cette valeur garantit que le champ électromagnétique du portique reste en dehors de la zone de perturbations générées par le motoréducteur. Sur des espaces réduits, des solutions techniques spécifiques, comme les portiques intégrés ou les systèmes à inhibition temporaire, permettent de descendre en dessous de ce seuil sans sacrifier la fiabilité de la détection.

Une porte coulissante en aluminium perturbe-t-elle autant qu’une porte en acier ?

Non. L’aluminium est un matériau non magnétique qui interfère peu avec les systèmes AM (acousto-magnétique). En revanche, il peut réfléchir les signaux RF et affecter la géométrie du champ de détection. L’acier, matériau ferromagnétique, modifie davantage le profil du champ magnétique et nécessite une calibration précise après installation. Le choix du matériau du châssis de la porte doit donc être pris en compte dès la sélection de la technologie du portique.

Qui est responsable en cas de dysfonctionnement lié à une incompatibilité entre le portique et la porte ?

La responsabilité est partagée entre l’installateur de la porte automatique, l’installateur du portique antivol et le maître d’ouvrage qui a validé les plans d’implantation. Si aucun diagnostic électromagnétique préalable n’a été réalisé et si les deux équipements n’ont pas fait l’objet d’une réception conjointe après installation, l’exploitant du site peut être mis en cause en cas d’incident. La traçabilité des interventions et des tests de validation est donc essentielle pour se prémunir de toute mise en cause ultérieure.

Quelle technologie de portique est la plus robuste face aux perturbations des portes motorisées ?

Les systèmes AM (58 kHz) offrent globalement la meilleure résistance aux perturbations électromagnétiques générées par les motorisations de portes, à condition que la distance minimale soit respectée. Les systèmes RFID UHF sont très précis mais nécessitent une étude de site approfondie en raison de leur sensibilité aux surfaces métalliques. Les systèmes RF (8,2 MHz) sont les plus courants mais les plus exposés aux interférences des variateurs de fréquence : leur installation exige un câblage blindé rigoureux et une mise à la terre irréprochable.

À quelle fréquence doit-on faire contrôler un portique antivol installé près d’une porte automatique ?

Un contrôle semestriel des performances de détection est recommandé par la majorité des constructeurs, avec des tests effectués à l’aide d’étiquettes de référence calibrées. Cette fréquence doit être augmentée à chaque intervention de maintenance sur la porte automatique, car toute modification du motoréducteur ou du câblage peut altérer le niveau de perturbations émises et dérégler un portique préalablement calibré. La coordination des plannings de maintenance des deux équipements est une bonne pratique à inscrire dans le contrat de maintenance du site.
